Suis tekanan adalah salah satu komponen paling asas namun sering diabaikan dalam sistem kawalan bendalir dan automasi. Ia ialah peranti elektromekanikal atau elektronik yang memantau tekanan bendalir atau gas dalam sistem dan mencetuskan isyarat elektrik apabila tekanan mencapai titik set yang telah ditetapkan. Sama ada aplikasi melibatkan bekalan air, udara termampat, litar hidraulik atau jentera perindustrian, suis tekanan berfungsi sebagai penjaga pintar yang memastikan sistem beroperasi dengan selamat dan cekap. PadaNingbo TRUPOW Industrial Trade Co.,Ltd., suis tekanan kami direka bentuk untuk memenuhi permintaan yang mendesak bagi kedua-dua persekitaran perindustrian kediaman dan tugas berat, membentuk bahagian penting dalam komprehensif kamiAksesori Pamrangkaian produk.
Memahami cara suis tekanan berfungsi, cara ia dipilih dan cara ia disepadukan ke dalam sistem yang lebih luas adalah pengetahuan penting untuk jurutera, pakar perolehan dan pengurus kemudahan. Panduan ini menerangkan semua yang anda perlu ketahui, daripada prinsip operasi asas kepada spesifikasi produk, pertimbangan pemasangan, dan suis tekanan peranan yang dimainkan sebagai sangat diperlukanAksesori Pamdalam pengurusan cecair moden. Kilang kami telah menghabiskan masa bertahun-tahun untuk menapis produk ini untuk memberikan kebolehpercayaan maksimum dan hayat perkhidmatan yang panjang merentasi pelbagai aplikasi global.
Pada teras setiap suis tekanan adalah prinsip yang mudah tetapi elegan: daya mekanikal yang dihasilkan oleh tekanan bendalir atau gas digunakan untuk menggerakkan suis elektrik. Apabila bendalir memasuki port tekanan, ia menolak elemen penderiaan, selalunya diafragma, omboh atau tiub Bourdon. Apabila tekanan semakin meningkat, elemen penderiaan membelok sehingga mencapai ambang daya yang ditetapkan oleh mekanisme spring dalaman. Pada ketika itu, pergerakan menggerakkan set sesentuh elektrik, membuka atau menutup litar bergantung pada konfigurasi suis.
Output elektrik binari ini, sama ada litar terbuka atau litar tertutup, kemudiannya digunakan untuk mencetuskan tindakan hiliran. Dalam sistem pam air kediaman, sebagai contoh, peningkatan tekanan yang disebabkan oleh tekanan tangki menyebabkan suis memotong kuasa kepada motor pam, menghalang tekanan berlebihan. Apabila tekanan menurun apabila air digunakan, spring mengembalikan sesentuh ke keadaan asalnya dan pam dimulakan semula. Kitaran automatik ini diulang beribu kali sepanjang hayat perkhidmatan produk, menjadikan keteguhan mekanikal sebagai keperluan yang tidak boleh dirunding.
Kilang kami membina diafragma penderiaan daripada bahan yang dipilih khusus untuk keserasian dengan media sasaran. Pilihan termasuk:
Sesentuh elektrik biasanya dinilai berdasarkan kapasiti beban dan ketahanan kitaran pensuisan. Sesentuh bersalut emas digunakan dalam litar isyarat arus rendah di mana rintangan pengoksidaan adalah terpenting, manakala sesentuh aloi perak dipilih untuk litar kawalan motor arus lebih tinggi. Susunan sesentuh, sama ada biasanya terbuka (NO), biasanya tertutup (NC), atau tukar ganti (CO), mesti sepadan dengan logik kawalan sistem sasaran.
Tekanan moden beralih daripadaTRUPOW turut menggabungkan perumah tertutup dengan penarafan IP65 atau IP67, memastikan kelembapan, habuk dan bahan cemar industri tidak boleh menjejaskan komponen dalaman. Perhatian terhadap perlindungan alam sekitar inilah yang memisahkan komponen perindustrian yang tahan lama daripada produk yang gagal sebelum waktunya dalam keadaan medan yang mencabar.
Suis tekanan bukan produk satu saiz untuk semua. Industri ini telah membangunkan beberapa reka bentuk yang berbeza, setiap satu dioptimumkan untuk julat tekanan tertentu, jenis media dan persekitaran aplikasi. Mengetahui jenis yang sesuai dengan sistem anda ialah langkah pertama ke arah pemasangan yang boleh dipercayai.
Ini adalah varieti tradisional dan paling banyak digunakan. Elemen penderiaan mekanikal secara langsung menggerakkan suis elektrik snap-action. Ia adalah teguh, kos efektif dan sesuai untuk pelbagai aplikasi perindustrian dan komersial. kamiAksesori Pamtalian termasuk suis tekanan elektromekanikal yang direka untuk julat tekanan dari 0.5 bar hingga 25 bar.
Peranti ini menggunakan penderia tekanan piezoelektrik atau seramik yang digabungkan dengan litar bersepadu untuk mengesan perubahan tekanan dan menjana isyarat pensuisan elektronik. Ia menawarkan ketepatan yang unggul, tiada bahagian yang bergerak, dan sesuai untuk aplikasi yang kebolehulangan penukaran dan hayat perkhidmatan yang panjang di bawah kayuhan yang kerap adalah kritikal.
Daripada mengukur tekanan mutlak atau tolok, suis tekanan pembezaan bertindak balas terhadap perbezaan tekanan antara dua titik dalam sistem. Ia digunakan secara meluas dalam pemantauan penapis, pengesanan aliran dan aplikasi HVAC di mana perbezaan tekanan yang meningkat menandakan penapis yang disekat atau laluan aliran terhad.
Direka bentuk untuk beroperasi di bawah tekanan atmosfera, suis vakum digunakan dalam sistem sedutan, peralatan pembungkusan vakum dan peranti perubatan. Mereka memerlukan elemen penderiaan yang mampu bertindak balas dengan tepat kepada tekanan tolok negatif tanpa kegagalan mekanikal.
Jadual di bawah meringkaskan ciri utama setiap jenis:
| taip | Kaedah Penderiaan | Julat Tekanan Biasa | Aplikasi Terbaik | Kelebihan Utama |
| Elektromekanikal | Diafragma / Omboh | 0.5 - 25 bar | Pam, pemampat, HVAC | Kos rendah, kebolehpercayaan yang tinggi |
| Elektronik / Keadaan Pepejal | Penderia piezoelektrik | 0.1 - 600 bar | Kawalan perindustrian ketepatan | Kebolehulangan tinggi, tiada haus |
| Berbeza | Diafragma dwi-port | Perbezaan 0 - 10 bar | Pemantauan penapis, pengesanan aliran | Mengukur perbezaan tekanan |
| vakum | Kapsul / Belos | -1 hingga 0 bar | Sistem sedutan, pembungkusan | Beroperasi di bawah atmosfera |
Apabila menilai suis tekanan untuk perolehan atau reka bentuk sistem, lembaran data produk hanya menceritakan sebahagian daripada cerita. Memahami maksud sebenar setiap spesifikasi dalam amalan, dan cara ia memberi kesan kepada prestasi sistem, adalah perkara yang memisahkan keputusan termaklum daripada kesilapan yang mahal. Di bawah ialah parameter paling kritikal untuk dinilai, bersama-sama dengan panduan tentang nilai yang perlu dicari dalam aplikasi yang berbeza.
Titik set ialah nilai tekanan di mana suis bertindak. Pembezaan (juga dipanggil histerisis) ialah perbezaan antara tekanan potong masuk dan tekanan potong. Pembezaan yang dikonfigurasikan dengan betul menghalang kitaran pensuisan pantas (berbasikal pendek) yang boleh merosakkan motor pam dan mengurangkan hayat komponen.
Dinyatakan sebagai voltan dan arus maksimum, kenalan boleh bertukar dengan selamat. Beban motor memerlukan penarafan yang lebih tinggi daripada beban rintangan disebabkan oleh arus masuk. Sentiasa mengurangkan sesentuh sekurang-kurangnya 20% apabila menukar beban induktif seperti penyentuh motor atau injap solenoid.
Mentakrifkan rintangan kepada zarah pepejal dan air. IP65 sesuai untuk kebanyakan persekitaran industri. IP67 atau IP68 diperlukan untuk pemasangan tenggelam atau luaran yang terdedah kepada hujan dan pencucian.

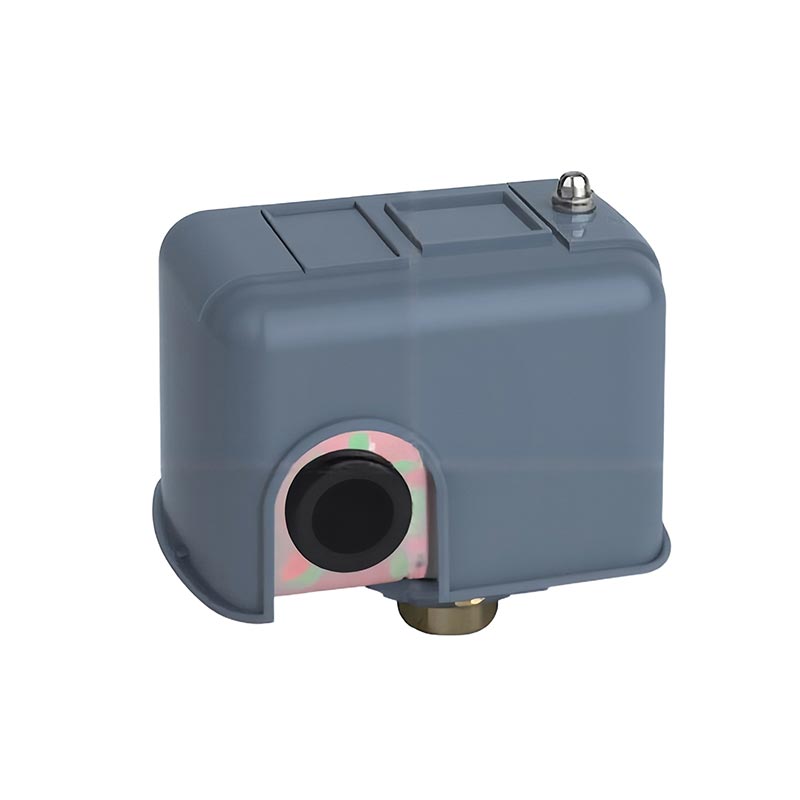

Jadual spesifikasi produk lengkap kami untuk standardAksesori Pamsiri suis tekanan daripadaNingbo TRUPOW Industrial Trade Co.,Ltd.disediakan di bawah:
| Parameter | Spesifikasi |
| Julat Tekanan (Boleh Laras) | 1 - 10 bar / 2 - 16 bar / 4 - 25 bar (bergantung model) |
| Titik Set Lalai Kilang | Potongan: 1.4 bar / Potongan: 2.8 bar (model standard) |
| Julat Berbeza | 0.5 - 3.5 bar (boleh laras melalui spring sekunder) |
| Penilaian Elektrik | 16A / 250VAC; 10A / 380VAC |
| Konfigurasi Kenalan | 1NO + 1NC (SPDT) |
| Bahan Diafragma | Piawaian NBR; EPDM / SS pilihan |
| Bahan Perumahan | PA66 nilon berisi kaca; zink die-cast pilihan |
| Sambungan Pelabuhan | 1/4 inci BSP atau NPT lelaki (saiz lain atas permintaan) |
| Perlindungan Ingress | Piawaian IP44; IP65 pilihan |
| Suhu Operasi | -10 darjah C hingga +60 darjah C |
| Suhu Media | Maks +70 darjah C |
| Kehidupan Mekanikal | Lebih daripada 500,000 kitaran pensuisan |
| Pensijilan | CE, RoHS, NSF/ANSI 61 (model air boleh diminum) |
| Berat badan | lebih kurang 185g |
Kepelbagaian suis tekanan adalah salah satu sebab ia telah menjadi komponen standard merentasi begitu banyak industri. Daripada pam penggalak air domestik terkecil kepada bank pemampat industri berbilang peringkat, peranti ini memainkan peranan asas dalam pengurusan tekanan automatik. Bekalan kilang kamiAksesori Pamtermasuk suis tekanan kepada pelanggan merentasi lebih daripada 40 negara, memberikan kami cerapan mendalam tentang rangkaian aplikasi dunia sebenar yang seluas mungkin.

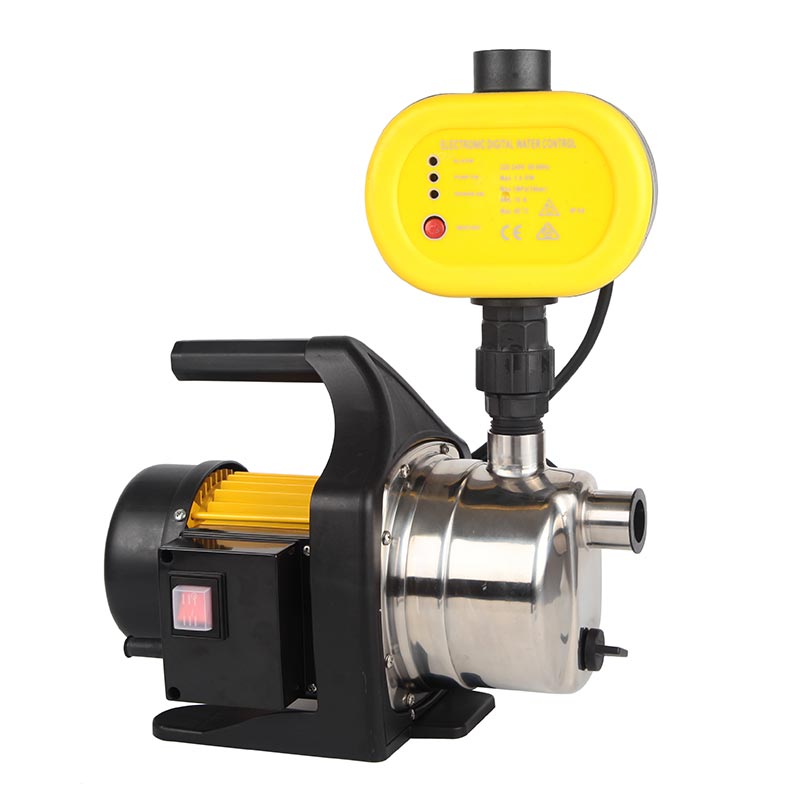

Ini adalah aplikasi yang paling meluas di seluruh dunia. Suis tekanan mengawal mula dan berhenti motor pam air dalam tetapan kediaman, komersial dan pertanian. Apabila dikonfigurasikan dengan betul, mereka mengekalkan tekanan air yang konsisten dalam sistem pengedaran tanpa memerlukan campur tangan manual yang berterusan. Keperluan utama untuk permohonan ini termasuk:
Pemampat udara bergantung pada suis tekanan untuk mengitar motor pemampat antara keadaan dimuatkan dan dipunggah, mengekalkan tangki penerima dalam jalur tekanan yang ditetapkan. Sentuhan hayat kitaran tinggi adalah penting di sini kerana pemampat di bengkel yang sibuk atau kemudahan pengeluaran mungkin berkitar berpuluh-puluh kali sejam.
Dalam sistem hidraulik, suis tekanan digunakan untuk memberi isyarat apabila litar telah mencapai tekanan operasi sasarannya, mencetuskan langkah seterusnya dalam urutan automatik. Ia juga berfungsi sebagai kunci keselamatan, menutup unit kuasa hidraulik jika tekanan turun di bawah ambang minimum yang boleh menunjukkan kebocoran atau kegagalan pam.
Kedua-dua suis tekanan tinggi dan tekanan rendah melindungi litar penyejuk daripada beroperasi di luar had tekanan selamat. Suis tekanan tinggi menghalang pemampat jika tekanan nyahcas melebihi maksimum yang selamat, manakala suis tekanan rendah menghalang operasi apabila cas penyejuk tidak mencukupi.
Suis tekanan dalam sistem penindasan kebakaran mengesan penurunan tekanan sistem yang disebabkan oleh pengaktifan kepala pemercik, mencetuskan isyarat penggera dan memulakan joki atau pam bomba utama. Kebolehpercayaan dan kelajuan tindak balas adalah sangat penting dalam aplikasi keselamatan nyawa ini.
Memilih suis tekanan bukan hanya soal memadankan julat tekanan. Proses pemilihan yang sistematik mempertimbangkan media, beban elektrik, persekitaran, ketepatan yang diperlukan, dan jumlah kos pemilikan sepanjang hayat perkhidmatan produk. Senarai semak berikut mewakili metodologi pasukan kejuruteraan kami diNingbo TRUPOW Industrial Trade Co.,Ltd.mengesyorkan kepada pelanggan apabila menentukan suis tekanan untuk pemasangan atau penggantian baharu.
Jadual di bawah menyediakan panduan rujukan cepat yang memetakan aplikasi biasa kepada parameter produk yang disyorkan:
| Permohonan | Julat Tekanan yang Disyorkan | Penilaian Kenalan | Penarafan IP | Bahan Diafragma |
| Pam air domestik | 1 - 10 bar | 16A / 250VAC | IP44 | EPDM (air boleh diminum) |
| Pemampat udara industri | 4 - 16 bar | 16A / 250VAC | IP65 | NBR |
| Unit kuasa hidraulik | 10 - 250 bar | 10A / 250VAC | IP65 | Keluli tahan karat |
| Litar penyejukan | 0 - 30 bar | 8A / 250VAC | IP44 | NBR |
| Pemprosesan kimia | 0 - 25 bar | 6A / 250VAC | IP67 | bersalut PTFE |
Malah suis tekanan berkualiti tinggi akan berprestasi rendah atau gagal lebih awal jika ia dipasang dengan tidak betul. Amalan pemasangan secara langsung mempengaruhi ketepatan pengukuran, kebolehulangan penukaran dan jangka hayat komponen. Panduan berikut diambil daripada arahan pemasangan yang disediakan dengan semuaAksesori Pamproduk dari kilang kami dan mencerminkan isu-isu yang paling biasa dihadapi di lapangan.
Kebanyakan suis tekanan elektromekanikal mempunyai dua mekanisme spring boleh laras: spring besar yang mengawal titik set potong (tinggi) dan spring yang lebih kecil yang mengawal pembezaan. Pelarasan hendaklah dilakukan dengan sistem bertekanan dan tolok tekanan yang ditentukur dipasang berhampiran dengan port suis. Tingkatkan ketegangan spring yang besar untuk menaikkan titik potong; meningkatkan ketegangan spring kecil untuk meluaskan perbezaan. Sentiasa sahkan titik set akhir melalui sekurang-kurangnya tiga kitaran hidup-mati yang lengkap sebelum meninggalkan pemasangan.
S1: Apakah perbezaan antara suis tekanan dan sensor tekanan?
Suis tekanan menyediakan output elektrik diskret, sama ada hidup atau mati, apabila tekanan melintasi titik set yang ditetapkan. Ia tidak menyampaikan nilai tekanan sebenar kepada pengawal. Sensor tekanan (juga dipanggil transduser tekanan) menjana isyarat analog atau digital berterusan yang berkadar dengan tekanan yang diukur, membolehkan PLC atau sistem kawalan memantau tekanan dalam masa nyata dan membuat keputusan kawalan berkadar. Suis tekanan digunakan di mana kawalan on-off mudah adalah mencukupi dan kos efektif. Penderia tekanan digunakan di mana pemantauan berterusan, pengelogan data atau kawalan berkadar diperlukan. Dalam kebanyakan sistem moden, kedua-dua peranti berfungsi bersama-sama: penderia tekanan menyediakan pemantauan dan maklum balas, manakala suis tekanan khusus menyediakan interlock keselamatan berwayar tegar bebas daripada perisian sistem kawalan.
S2: Mengapa suis tekanan saya terus hidup dan mati dengan pantas?
Berbasikal on-off pantas, yang biasa dipanggil berbasikal pendek, hampir selalu disebabkan oleh salah satu daripada tiga keadaan: tetapan pembezaan tekanan yang tidak mencukupi, tangki tekanan berair atau kebocoran dalam sistem. Jika perbezaan antara titik set potong masuk dan titik potong terlalu sempit, turun naik tekanan semula jadi yang kecil sekalipun akan menyebabkan suis tersandung berulang kali. Tangki tekanan berair (di mana pra-cas udara telah hilang) bermakna tangki itu hampir tidak menyediakan penimbal tekanan, menyebabkan tekanan berayun secara mendadak dengan setiap permulaan atau berhenti pam. Kebocoran sistem bermakna tekanan terus menurun selepas pam berhenti, mencetuskan permulaan semula serta-merta. Diagnosis dengan terlebih dahulu memeriksa pra-cas udara tangki tekanan dengan tolok tayar apabila sistem tertekan. Jika pra-cas adalah betul, tingkatkan sedikit perbezaan suis. Jika kitaran pendek berterusan, lakukan ujian kebocoran sistematik pada semua sambungan dan komponen.
S3: Bagaimanakah cara saya melaraskan tekanan potong masuk dan potong pada suis tekanan pam standard?
Pada suis tekanan pam elektromekanikal standard, tekanan potong (tinggi) dilaraskan menggunakan nat spring besar yang terletak di bawah penutup suis, dan pembezaan (jurang antara potongan masuk dan potong) dilaraskan menggunakan nat spring yang lebih kecil. Memusingkan nat besar mengikut arah jam menaikkan kedua-dua tekanan potong masuk dan potong keluar bersama-sama, mengekalkan perbezaan yang sedia ada. Memusingkan nat kecil mengikut arah jam melebarkan pembezaan dengan menurunkan tekanan potong masuk sambil membiarkan tekanan potong tidak berubah. Sentiasa buat pelarasan dalam kenaikan kecil, separuh pusingan pada satu masa, dan benarkan sistem melengkapkan kitaran penuh sebelum menilai keputusan. Tolok tekanan yang ditentukur dipasang di alur keluar pam adalah penting untuk pelarasan yang tepat. Rekod tetapan akhir dalam log penyelenggaraan sistem. Rujuk kepada helaian arahan khusus produk yang dibekalkan dengan semua Aksesori Pam daripada Ningbo TRUPOW Industrial Trade Co.,Ltd. untuk prosedur pelarasan khusus model.
S4: Apakah yang menyebabkan suis tekanan gagal, dan bagaimana saya boleh memanjangkan hayat perkhidmatannya?
Punca paling biasa kegagalan suis tekanan ialah haus sentuhan daripada kitaran pensuisan yang berlebihan, kelesuan diafragma atau serangan kimia daripada media yang tidak serasi, kemasukan lembapan ke dalam perumahan elektrik dan kerosakan mekanikal akibat kejadian tekanan berlebihan atau tukul air. Hayat perkhidmatan boleh dilanjutkan melalui beberapa langkah praktikal: pasang penahan tukul air di hulu suis untuk menyerap pancang tekanan; muatkan penapis sebaris untuk melindungi port penderiaan daripada pencemaran zarah; sahkan bahawa penarafan IP suis sesuai untuk persekitaran pemasangan; gunakan penyentuh atau geganti untuk mengasingkan sesentuh suis daripada beban induktif yang berat dan bukannya menukar litar motor secara terus; dan menjadualkan pemeriksaan tahunan keadaan sentuhan dan integriti diafragma sebagai sebahagian daripada program penyelenggaraan pencegahan. Kilang kami mereka bentuk suis tekanan Aksesori Pam kami dengan diafragma bertetulang dan sesentuh aloi perak secara khusus untuk memaksimumkan masa min antara kegagalan dalam menuntut aplikasi tugas berterusan.
S5: Bolehkah suis tekanan digunakan dengan cecair selain air, seperti minyak atau bahan kimia?
Ya, suis tekanan boleh digunakan dengan pelbagai jenis media, tetapi bahan yang dibasahi mesti dipadankan dengan teliti dengan sifat kimia bendalir, suhu dan kelikatan. Untuk aplikasi minyak hidraulik, diafragma NBR dan bahagian basah tembaga atau keluli tahan karat biasanya sesuai. Untuk bahan kimia yang agresif seperti asid, alkali atau pelarut, diafragma bersalut PTFE yang digabungkan dengan komponen dibasahi keluli tahan karat memberikan rintangan terbaik. Untuk aplikasi stim, elemen penderiaan jenis omboh dengan pengedap suhu tinggi diperlukan, dan gelung sifon (pigtail) hendaklah dipasang di antara saluran stim dan port suis untuk melindungi elemen penderiaan daripada sentuhan stim langsung. Sentiasa rujuk carta keserasian media dalam lembaran data produk sebelum menentukan suis tekanan untuk aplikasi bukan air. Ningbo TRUPOW Industrial Trade Co.,Ltd. menawarkan sokongan perundingan bahan untuk membantu pelanggan mengenal pasti gabungan diafragma dan bahan perumahan yang betul untuk media khusus dan keadaan operasi mereka.
Suis tekanan jauh lebih daripada peranti hidup-mati yang mudah. Ia adalah kecerdasan automatik yang memastikan pam, pemampat dan sistem hidraulik berjalan dengan selamat dan cekap tanpa pengawasan manusia yang berterusan. Memilih suis tekanan yang betul, memasangnya dengan betul dan mengekalkannya secara proaktif adalah tiga tonggak prestasi sistem yang boleh dipercayai. Daripada bahan diafragma kepada penarafan hubungan, setiap spesifikasi penting, dan memahami spesifikasi tersebut membolehkan jurutera dan pengurus kemudahan membuat keputusan perolehan yang yakin.
